PYZW-1A型盤式制動專用液壓系統技術原理
PYZW-1A型液壓站是為盤式液壓制動器配套的液壓工作站
工作原理
1、 電動控制
開閘及保壓：使電磁閥S1得電保壓，啟動電機M(電機后蓋內風葉為逆時針向方轉動)，A機構執行開閘動作。當閘完全打開后，系統壓力升高，系統壓力達到壓力繼電器YL設定的動作壓力時，壓力繼電器YL發出信號，電機停止運轉，系統處于保壓工作狀態。
閉閘：系統失電，使電磁閥S1斷電泄壓，在油缸內彈簧的作下，執行閉閘動作。
2、 手動控制
開閘：拔動手動泵手柄往復多次排氣后，旋緊手動截止閥W1的手動旋鈕，拔動手動泵手柄打壓，A機構即可執行開閘動作。
閉閘：徹底松開手動截止閥W1的手動旋鈕，在油缸內、油管內彈簧的作用力下，執行關閘動作(正常使用必須松開手動旋鈕) 。
系統調整
1）去掉溢流閥蓋帽松開溢流閥鎖緊螺釘，并徹底旋開手動截止閥W1的手動旋鈕，啟動M，A機構執行開閘動作，此時緩慢的調節溢流閥調節螺釘，當閘完全打開后，觀察壓力表12~14Mpa的指示值，繼續調節溢流閥調節螺釘，當系統壓力達到所需要壓力值的1.2倍(12~14MPa)，停止調節溢流閥調節螺釘(順時針擰壓力大)，旋松壓力繼電器YL的調節螺釘，使其動作發出信號電機停止運轉，繼續旋松壓力繼電器YL的調節螺釘，順時針擰壓力大，觀察壓力表N的指示值，當達到所需要的壓力值時電機啟動運轉，直至調節到所需壓力值時電機啟動運轉及停止。
2）切斷電源后，再啟動電機M，A機構執行開閘動作，當閘完全打開后，系統壓力升高，觀察壓力表N的指示值不高于所需壓力值的1.2倍。如壓力繼電器不能在所需的壓力值發出信號，應再調節壓力繼電器，使其正確的發出信號。
3）重復（2）三次，如果壓力繼電器能正確的發出信號，則完成系統調整，鎖緊溢流閥的調節螺釘并擰上擰緊溢流閥蓋帽。否則，繼續重復過程2，直至壓力繼電器能正確的發出信號。
4)測試系統壓力保壓功能，應保持壓力不變，不退壓。
5) 測試系統減壓補壓功能，當系統在減壓的情況下應在減壓到2Mpa壓力繼電器自動動作啟動M補壓到所需壓力值自動關閉M。
PYZW-1A型盤式制動專用液壓站系統的檢修及維護
1、 油箱加油時，加油量約30升，到到油箱液位計滿位，定期檢測油箱液位計，油箱液位應該不低于液位計的80%。
2、 定期檢測回油濾芯，清洗或者更換濾芯，正常使用時，開始使用40天更換一次油，之后每三個月更換一次油。
3、 每年更換一次吸油過濾器、濾芯。
4、 液壓油如發生變質時應及時更換，加油時應使用加油過濾小車，以保證所加入油箱的油是清潔的。加油過濾小車的過濾器的濾芯應不大于20μm

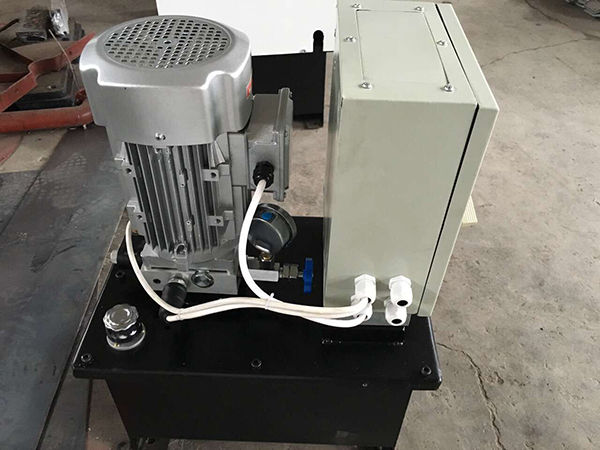

PYZW-1A型盤式制動專用液壓站外形圖
